IMPIANTI TERMO SOLARI

GLI IMPIANTI SOLARE TERMICO SONO IL MODO PIU' EFFICACE PER RISPARMIARE SUL COSTO DEL ACQUA CALDA PER LA CASA I LOCALI COMMERCIALI.
Di seguito i vari tipi di Impianti Termo Solari che si possono installare a seconda delle esigente:

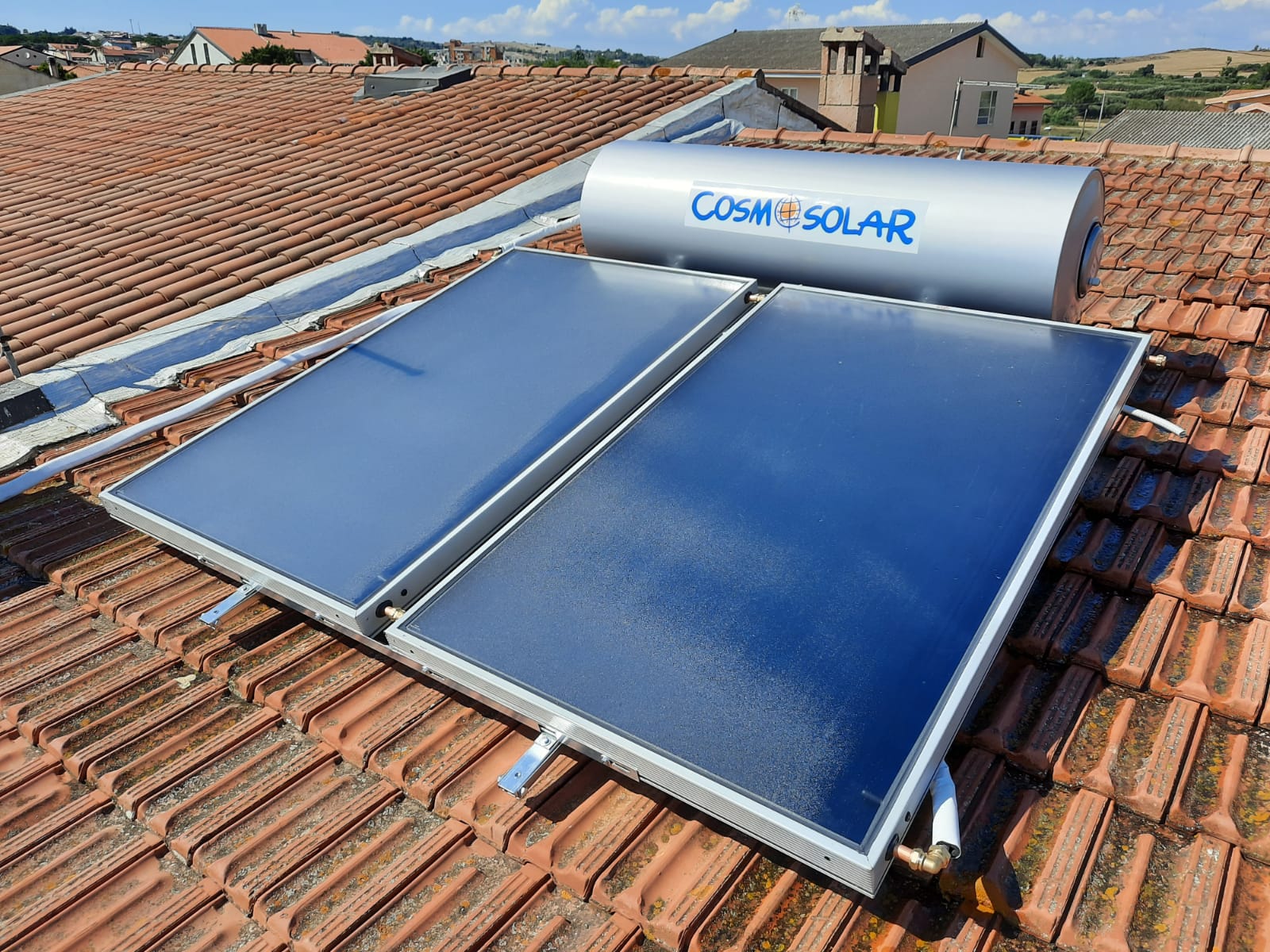

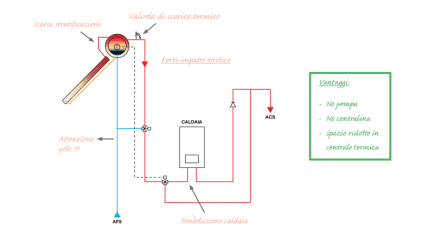

Impianti a circolazione naturale

FUNZIONAMENTO
• Per differenza di densità si innesca la circolazione naturale che porta il fluido caldo a salire verso il bollitore e quello freddo a riportarsi nella parte bassa del sistema.

VANTAGGI
• L’impianto solare a circolazione naturale è semplice ed economico e necessita di poca manutenzione (no pompa, no centralina).

LIMITI
• Lo scambio termico pannello-bollitore non è controllato da un sistema pompa-centralina. L’unico modo di mantenere il controllo della temperatura massima del bollitore è quello di inserire una valvola di scarico termico che interviene tutte le volte che il bollitore supera il suo limite massimo di temperatura. Questo significa ca che, durante il periodo estivo, la valvola di scarico termico può aprirsi di frequente, scaricando all’esterno il contenuto del bollitore.
• Pericolo di gelo nelle tubazioni di adduzione dell’acqua di rete. Per questo motivo, tali sistemi vengono utilizzati maggiormente nelle zone a clima caldo.
• Pendolazione della caldaia dovuta a continue accensioni e spegnimenti. Tale problema non sussiste nel caso in cui la caldaia sia dotata di bollitore o abbia un campo di modulazione molto ampio sul sanitario.
• La collocazione del bollitore al di sopra dei pannelli è una necessità tecnica che però ha un forte impatto estetico

Impianti a circolazione forzata

FUNZIONAMENTO
• Il fluido termovettore (acqua+glicole) viene fatto circolare attraverso l’impianto, caricato in pressione,
per mezzo di un circolatore governato da una centralina solare. L’attivazione e lo spegnimento della pompa avvengono in base alla differenza di temperatura tra la mandata del campo collettori e la parte inferiore del bollitore.
VANTAGGI
• Rispetto ai sistemi a circolazione naturale e drain-back, questo sistema offre una maggiore flessibilità, affidabilità ed efficienza.
• È sufficiente un circolatore per vincere le perdite di carico del circuito solare.
• Possibilità di realizzare grandi impianti.

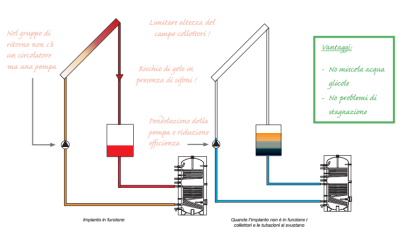

I sistemi Drain Back

FUNZIONAMENTO
• Sistema a circolazione forzata caratterizzato dallo svuotamento dei collettori quando l’impianto non è in funzione.

VANTAGGI
• Non è necessario utilizzare miscele di acqua e glicole dal momento che, quando l’impianto non è in funzione, le tubazioni sono vuote e non c’è pericolo di gelo.

• Durante le alte temperature le tubazioni si svuotano, cosi come anche alle basse temperature, per garantire un funzionamento ottimale e prevenire il danneggiamento dei componenti.

LIMITI
• Si deve utilizzare una vera e propria pompa (non basta un semplice circolatore) che, oltre a vincere le perdite di carico del circuito, sia in grado di vincere l’altezza statica.

• Pendolazione della pompa: il passaggio dalla fase “off” alla “on” del sistema comporta un tempo di  riempimento dei collettori e una riduzione di effi cienza dovuta alla necessità di eliminare l’aria nel circuito.
• Il ΔT di funzionamento deve essere ampio per evitare frequenti accensioni e spegnimenti della pompa  (pendolazione frequente in caso di scarsa insolazione).
• Necessaria un’installazione accurata del sistema per evitare tratti di tubo in cui l’acqua possa ristagnare  (tipo sifoni o tratti di tubo orizzontali) dando origine a problemi di gelo.
• Limite sull’altezza dei collettori rispetto alla centrale termica e sulla taglia dell’impianto.
